Mesa de Som EXPRESSION 3 – SOUNDCRAFT

Descrição

Mesa de Som EXPRESSION 3 – SOUNDCRAFT

Descrição

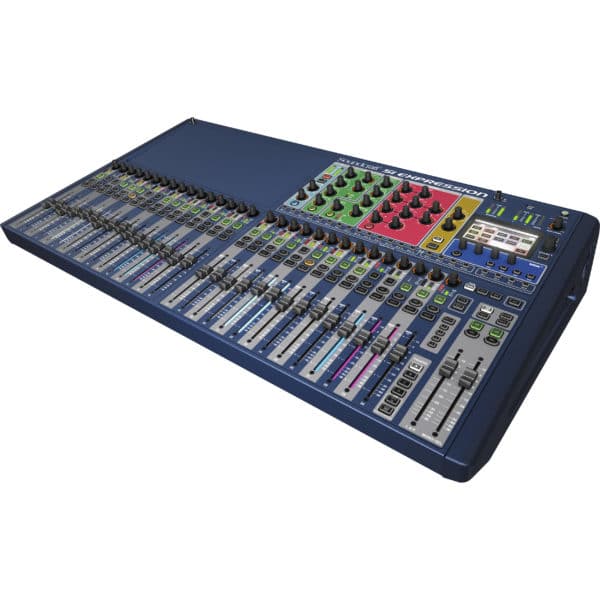

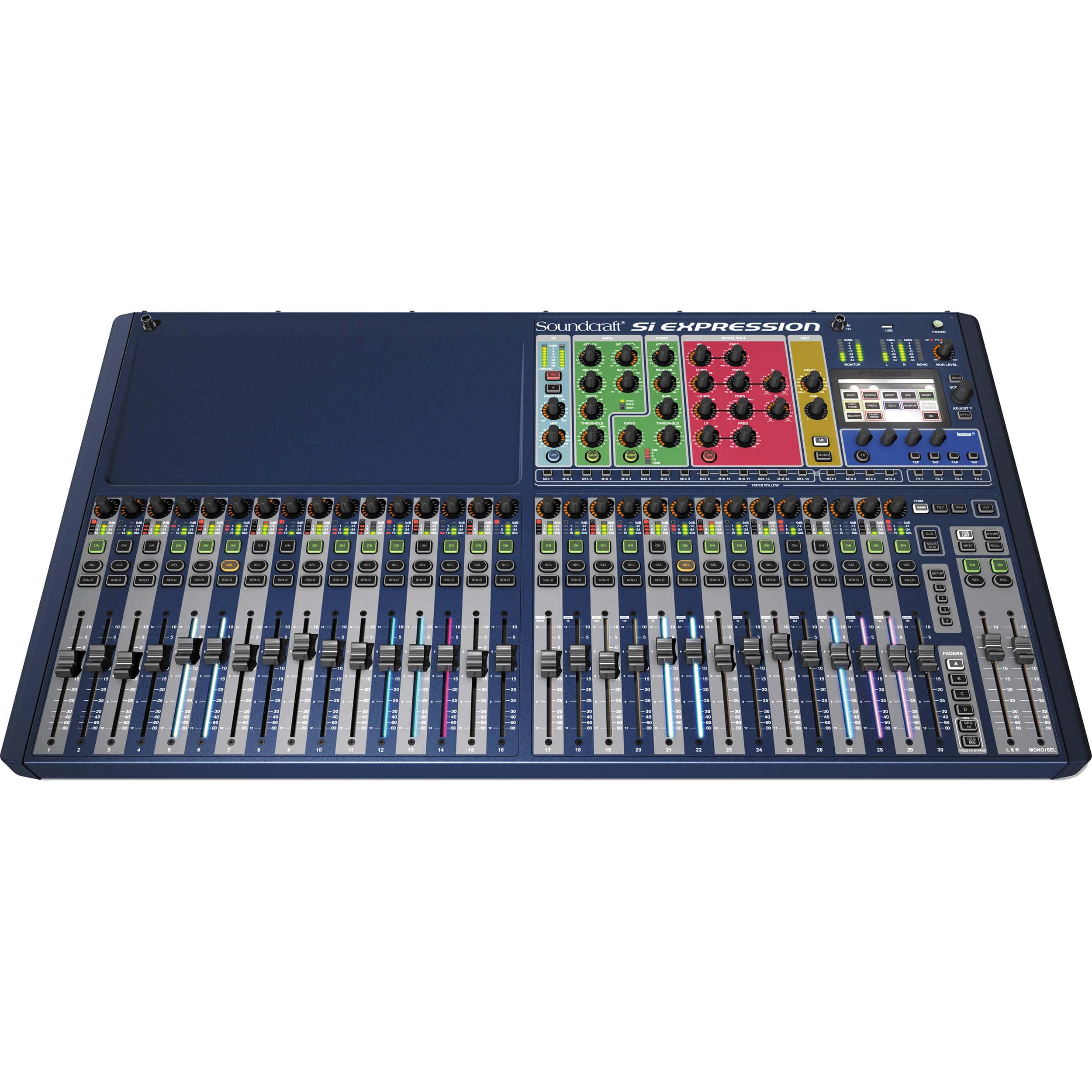

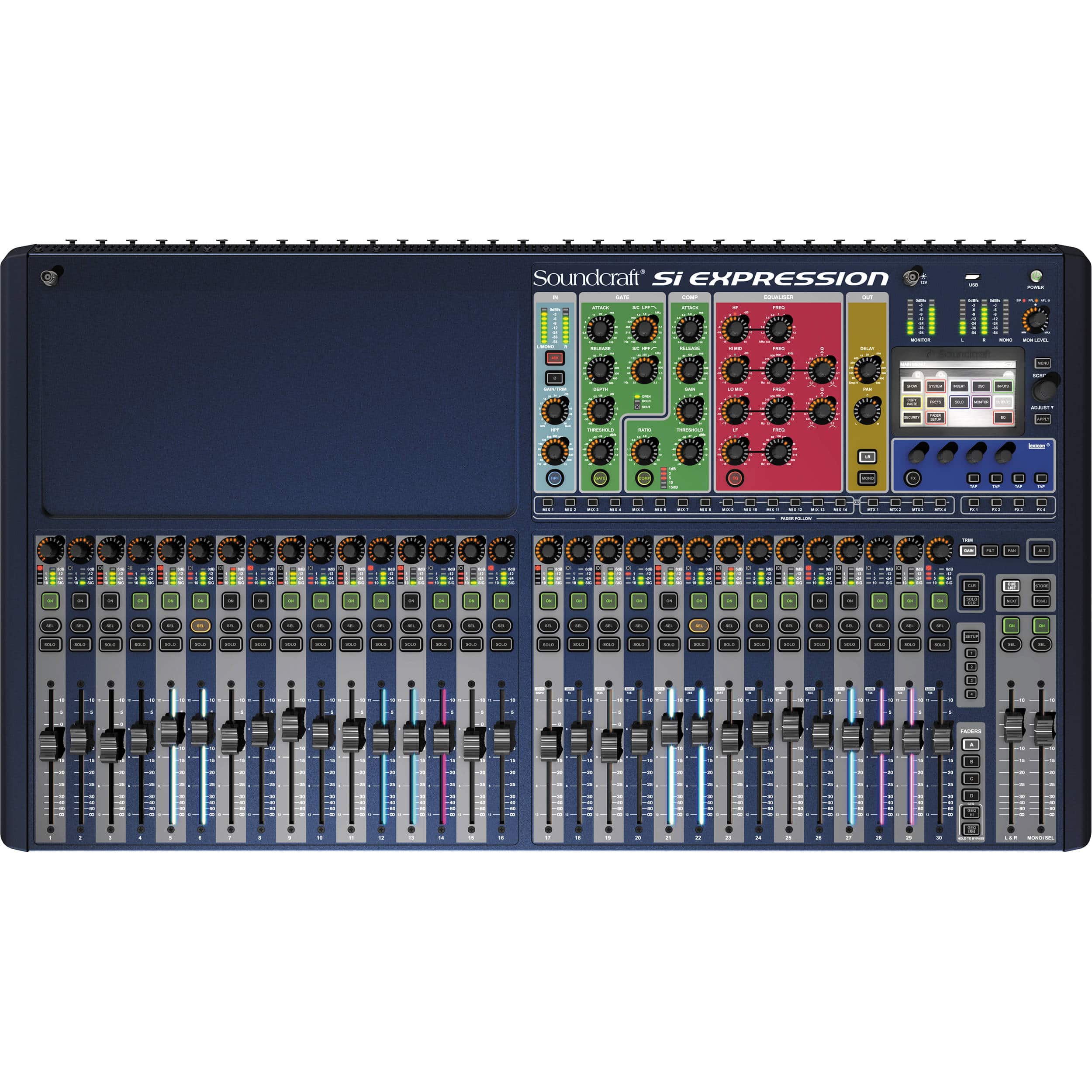

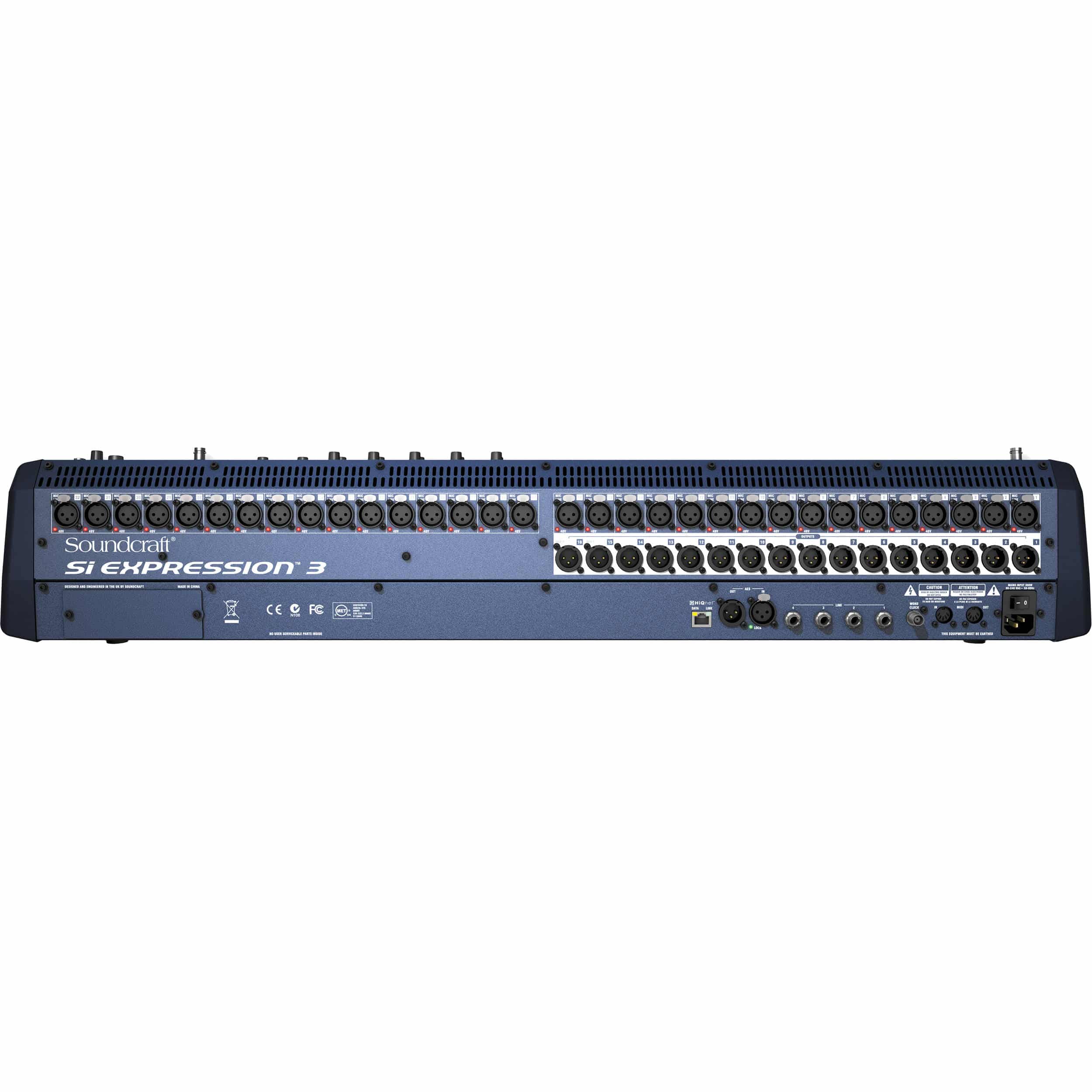

A mesa Digital Soundcraft Si Expression 3 é um console de mixagem digital projetado para aplicações de som ao vivo. Possui 32 pré-amplificadores de microfone, 4 entradas de linha, entrada AES, 4 retornos FX estéreo internos, 30 faders, um slot de expansão 64 x 64 para possibilidades adicionais de roteamento e 66 canais de processamento de entrada.

Cada canal de processamento de entrada na placa pode ser roteado através de um filtro passa-alta dedicado, retardo de entrada, compressor, gate e equalizador de quatro bandas. Cada canal também está sob o controle de um sistema de automação com quatro grupos de silenciadores e faders iluminados para acompanhar o processamento do sinal. Para as saídas, a mesa inclui 16 saídas de linha balanceadas, uma saída de monitor de fone de ouvido, saída AES e o slot de expansão 64 x 64.

A mesa possui 14 combinações de auxiliares / grupos que podem ser usadas como 14 mixes mono ou 8 mixagens mono e 6 estéreo, ou qualquer combinação entre elas. A mesa também utiliza 4 combinações de matriz que permitem atribuir qualquer combinação de entradas a qualquer combinação de saídas no modo mono ou estéreo. Além dos busses auxiliares / de grupo e matriciais, a unidade possui quatro busses de mixagem dedicados ao processamento interno de Lexicon FX do dispositivo. Cada mix de bus inclui um delay, compressor, um equalizador de quatro bandas e um equalizador gráfico BSS. Como o processador Lexicon FX é baseado em hardware, o uso dos efeitos não influencia o desempenho do processamento de sinal do restante do mixer.

Para expansão de E / S, a mesa aceita qualquer uma das placas opcionais da série Soundcraft Si, incluindo AES, AVIOM, CobraNet, Firewire / USB / ADAT, Dante CAT5 e MADI óptica. O cartão MADI permite conectar-se a sistemas de gravação de várias faixas, plug-ins como WAVES e caixas de palco Studer ou Soundcraft. O uso de um stagebox aumenta o número de entradas físicas, bem como o número de canais de processamento de entrada. Cada parâmetro de processamento utiliza um controle dedicado para que você não precise navegar pelas hierarquias de menu para fazer ajustes. Uma fileira de codificadores de modo global acima de cada canal oferece controle sobre ganho, parâmetros de filtro de passagem alta e posição de pan.

Faders Iluminadores Multi-Cor
Os faders na mesa brilham com cores diferentes para indicar o status dos envios auxiliares, equalizadores gráficos e envios FX

Equalizador
A seção do equalizador do misturador apresenta prateleira alta, prateleira baixa, variável Q variando de 22 a 20.000 Hz

Tela de toque da cor
A mesa possui uma tela de toque colorida para configurar monitoramento, etiquetagem e atribuição de inserções e canais de correção

66 canais de mixagem
A mesa oferece 66 entradas para mixagem, todas com dinâmica, EQ e roteamento

Controle Remoto ViSi
A mesa funciona com o aplicativo de controle remoto ViSi para iPad. Isso permite que você controle remotamente a mesa de qualquer lugar da sala sobre o iPad. Vários iPads podem ser usados para controlar diferentes seções do mixer. Para operar a mesa remotamente com um iPad, primeiro conecte um roteador sem fio à porta Ethernet da mesa Harman HiQnet. O iPad se conecta à mesa através da rede HiQnet da Harman. Para criar a rede Harman HiQnet, conecte um roteador sem fio à porta Ethernet da mesa Harman HiQnet

Sistema TOTEM One Touch Easy Mix
A mesa possui um botão de mixagem fácil de um toque que reconfigura instantaneamente a superfície e os faders do mixer para que você possa mixar em um barramento FX, auxiliar ou matriz

Faixa de canal atribuível
A mesa permite selecionar canais e usar a faixa de canal atribuível para ajustar o ganho do sinal de entrada, porta, compressão, equalização, pan e ganho do sinal de saída. Cada botão giratório na faixa de canal atribuível é correlacionado a uma função dedicada, assim como seria em uma mesa analógico

35 buss
Para sub-mixes e opções flexíveis de roteamento, a mesa possui 35 barramentos

Codificadores de Modo Global
Uma linha de codificadores rotativos na parte superior do mixer permite que você sempre acesse os controles de ganho, pan e filtro em qualquer canal na mesa

Estabilização de ganho de saída direta (DOGS)
Quando dois consoles compartilham a mesma fonte, o sistema DOGS mantém a mesma estrutura de ganho do microfone para direcionar os dois consoles. Isso é útil ao utilizar a mesa para enviar mixagens de palco para músicos usando sistemas de monitoramento intra-auriculares. Não importa como os níveis possam ser alterados na mesa, o sistema DOGS garantirá que o nível de saída direto para os músicos permaneça constante

Lexicon FX Engine
A mesa possui quatro mecanismos Lexicon FX baseados em hardware, cada um em seu próprio barramento FX. Isso permite que você execute processamento complexo de sinais de FX em qualquer canal sem esgotar os recursos do sistema. O mecanismo Lexicon FX possui mais de 20 efeitos estéreo predefinidos, acessíveis por meio dos codificadores rotativos e da tela sensível ao toque

EQ gráfico
A mesa inclui um equalizador gráfico de 28 bandas em cada matriz, mix e master principal

Copiar e colar
A função copiar e colar permite que você copie toda ou qualquer parte de um canal, mix, buss ou efeito Lexicon, como gate, compressor ou EQ, e cole-a em outra parte do mixer

Função Foco
Toda vez que um controle é alterado ou a tecla de seleção é pressionada, a tela exibirá informações relevantes sobre o canal que está sendo alterado e os valores absolutos dos controles sobre esse canal

Chaves de acesso instantâneo
Na parte frontal da mesa há um painel de botões como STORE, RECALL, NEXT, MUTE 1-4, TAP TEMPO e outros que fornecem acesso instantâneo a funções básicas sem ter que navegar por menus complexos

Armazenamento de Configuração USB
A frente do mixer possui uma porta USB que permite salvar as configurações do mixer em um pen drive USB para uso futuro

Bloqueio de Segurança
Você pode bloquear partes ou todo o console com perfis de usuário e permissões separados

Características

  32 pré-amplificadores de microfone

  30 Faders Iluminadores Multicores

  Slot de expansão de 64 x 64 canais

  14 Mixes Auxiliares / Grupos

  4 Stereo Lexicon FX Engines

  66 Canais de Processamento de Entrada

  Estabilização direta de ganho de saída

  Copiar e colar a faixa do canal

  Codificadores de Modo Global

  ViSi Remote Control sobre iPad

Especificações

Pré-amplificador: 32 x XLR balanceado com pré-amplificadores
Faders: 30
Resposta de Freqüência: Entrada Mic / Linha para qualquer saída ± 1,5 dB, 20 a 20.000 Hz
THD: Sensibilidade do microfone -30 dBu: <0,01% a 1 kHz
Ruído Residual: Saída mestre; sem entradas roteadas, mix fader a 0 dB: <-86 dBu
Ruído de entrada de microfone (EIN): -126 dBu (150 Ohms fonte)
Mix Output Noise: <-86 dBu
Entrada de ruído: 1 entrada para misturar no ganho unitário: -84 dBu
CMRR: Mic a 1 kHz: -80 dBu

Crosstalk:
Atenuação do canal ligado : <120 dB
Atenuação do atenuador do canal : <120 dB
Mic-Mic : -100 dB a 1 kHz, -85 dB a 10 kHz
Linha – Linha : -100 dB a 1 kHz, -85 dB a 10 kHz

Ganho de Entrada:
Microfone : design de bloco integrado de -5 a 58 dB em passos de 1 dB Ajuste da linha : -10 a 16 dB

Portão:
Limite : -60 dBfs a -6 dBfs
Profundidade : -60 a -3 dB
Ataque : 0,1 a 200 ms
Liberação : 20 a 500 ms
HPF de cadeia lateral 22 a 2.500 Hz
LPF de cadeia lateral 160 a 20.000 Hz

Compressor

Limite: -52 dBfs para -6 dBfs / Relação 1: 1 a 20: 1
Ratio: 1: 1 a 20: 1
Ataque: 0,1 a 200 ms
Lançamento: 5 a 900 ms
Ganho de maquiagem: 0 a 24 dB

Equalizador

Equalizador: Oi Médio e Baixo Meados : 22 a 20.000 Hz, ± 15 dB, Q 6 a 0.3
Prateleira (HF) : 800 a 20.000 Hz, ± 15 dB
Prateleira (LF) : 20 a 500 Hz, ± 15 dB
HPF : 40 a 1.000 Hz

Atraso de áudio: Amostra ajustável pelo usuário de 1 a 500 ms
EQ gráfico: 31 a 16 kHz, 1/3 de oitava

E / S digital:
AES gama taxa de amostragem Converter : 8-200 kHz
External World Clock In gama : 48 kHz ± 7 Hz (sistemas internos), ± 3 Hz com stageboxes
Word Clock Out jitter : ± 7 ns
saída analógica para 0 dBfs : 21,5 dBu
Resolução de 24 bits do DSP : ponto flutuante de 40 bits

Latência:
Mic para saída de linha : <0,8 ms
análogo no para a AES Out : <0,6 ms
AES Em em saída de linha : <0,8 ms
AES Na AES Fora ; <0,5 ms
Stagebox Mic In para Stagebox : <0,9 ms

Nível de entrada:
Entrada de microfone : +22 dBu max
Entrada de linha : +22 dBu max

Nível de saída:
Saída de mixagem : +21,5 dBu max
Auscultadores a 150 Ohms 300 mW (impedância recomendada de 32 a 200 Ohms)

Impedância de entrada:
Entrada de Microfone : 3 kOhms
Entrada de Linha : 10 kOhms
Entrada de AES : 110 kOhms
Word Clock usado como Entrada : 110 kOhms

Impedância de Saída:
Saídas : 150 Ohms (balanceado), 75 Ohms (desequilibrado)
Word Clock usado como Saída : 50 Ohms
Word Clock usado como Entrada : 47 kOhms
AES Saída : 110 Ohms

Luminária: 12 VDC a 100 mA por soquete

Consumo de energia:
<130 W
AC Entrada Faixa de voltagem : 88 a 264 VAC com detecção automática
CA Faixa de freqüência : 47 a 63 Hz

Condições de funcionamento:
Faixa de temperatura de operação : 41 a 113° F (5 a 45° C)
Umidade : 0 a 90% sem condensação Ta = 104° F (40° C)
Armazenamento Faixa de temperatura : -4 a 140° F (-20 a 60°) C)

Dimensões (A x L x D): 6,7 x 36,5 x 20,5″(169 x 928 x 520 mm)
Peso: 46,2 lb (21,0 kg)

Itens Inclusos

Na caixa

Soundcraft Si Expression 3 Mixer Digital
Cabo de alimentação
